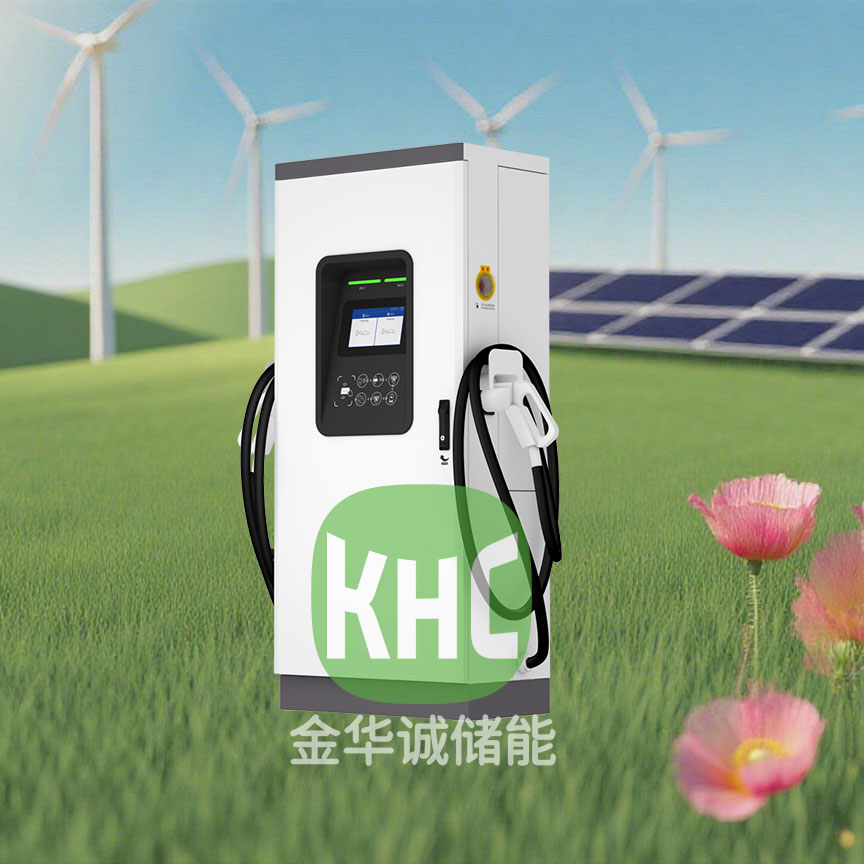

深圳金華誠儲能一體式高性能充電樁采用迷宮風道設計，防護性能好，噪聲低，可以應用于高塵、高溫或是對噪聲要求高的場景。樁體內置全SiC高效率充電模塊，整裝電能轉換效率高，節省場站運營成本。雙槍之間支持單模塊功率分配，多樁之間采用CoolRing?方式進行智能功率分配，可提高充電站點充電車位及功率的利用率。同時系統還可以通過配置V2G模塊來實現車網互動功能的擴展，滿足不同場景的應用需求。

產品特點

產品兼容

• 兼容60/80/120/160kW功率容量，適應不同充電場景；
• 支持150Vdc~1000Vdc直流充電輸出，涵蓋各類車型充電；
• 多種充電結算模式，支持雙槍輪充、均充和定充等多種模式切換。

高防低噪

• 迷宮風道設計，相比傳統直通風道，防護等級可達IP55，可應用于各類惡劣環境；
• 采用離心風機，噪聲低，可廣泛應用在辦公區、居民區等對噪聲較為敏感的場所。

智能高效

• 半載以上高能量轉換效率，減小站點損耗；
• 采用優化功率分配算法保障模塊運行在最佳效率點；
• 支持單模塊功率分配。

智能環網

• 可多樁環網連接，實現網內功率柔性分配及單樁更大功率輸出；
• 支持遠程控制、診斷及OTA升級。

參數規格

輸入參數

型號	KHC120K1KDG	KHC160K1KDG
輸入頻率	45Hz~65Hz	45Hz~65Hz
功率因數	> 0.99	> 0.99
總諧波電流	< 5%	< 5%
輸入電壓	三相五線交流輸入，交流輸入范圍380Vac±15%	三相五線交流輸入，交流輸入范圍380Vac±15%

輸出參數

參數	數值
輸出最高效率	> 96%
輸出紋波系數	< ±0.5%
輸出最大功率	120kW（300V以上恒功率） / 160kW（300V以上恒功率）
輸出最大電流	250A x 2
輸出電壓	150Vdc~1000Vdc
輸出穩壓精度	< ±0.5%

環境條件

條件	范圍
工作溫度	-30℃~+70℃，50℃環境滿載工作，超過50℃時溫度每升高1℃，輸出功率降額5%
儲存溫度	-40℃~+75℃
相對濕度	≤95%（無凝霜）
海拔高度	≤2000m（2000m以上降額）

其他參數

參數	描述
保護功能	輸入過欠壓保護、輸出過壓、短路保護、過溫保護、電池反接保護、絕緣故障保護、急停保護等
噪聲	≤60dB
使用年限	不少于8年
遠程通信	LAN有線組網，選配4G路由器，支持遠程固件升級
計費模式	自動（按時間、金額、電量、SOC），支持VIN碼及VIP充電識別
重量	≤160+15.5*N（kg）（N為充電模塊配置數量）
充電槍切換模式	按功率自動切換，輪充切換，插槍切換，定時切換
計量計費功能	直流電能表計量，計量準確度符合GB/T 50063-2008和DL/T 5137-2008的規定，支持不同時段費率設定
人機界面	7寸彩色觸摸液晶屏，LED指示燈，急停開關
防護等級	IP55
尺寸（寬深高）	750*435*1700mm

系統配置

配置項	描述
模塊配置	KHC1K0100A2 30kW4 / KHC1K0135A2 40kW4
充電槍配置	5米長250A國標單槍或雙槍，可多樁環網配置
輸入接觸器	選配
輸出環網	選配
功率分配	單模塊功率切換（選配）

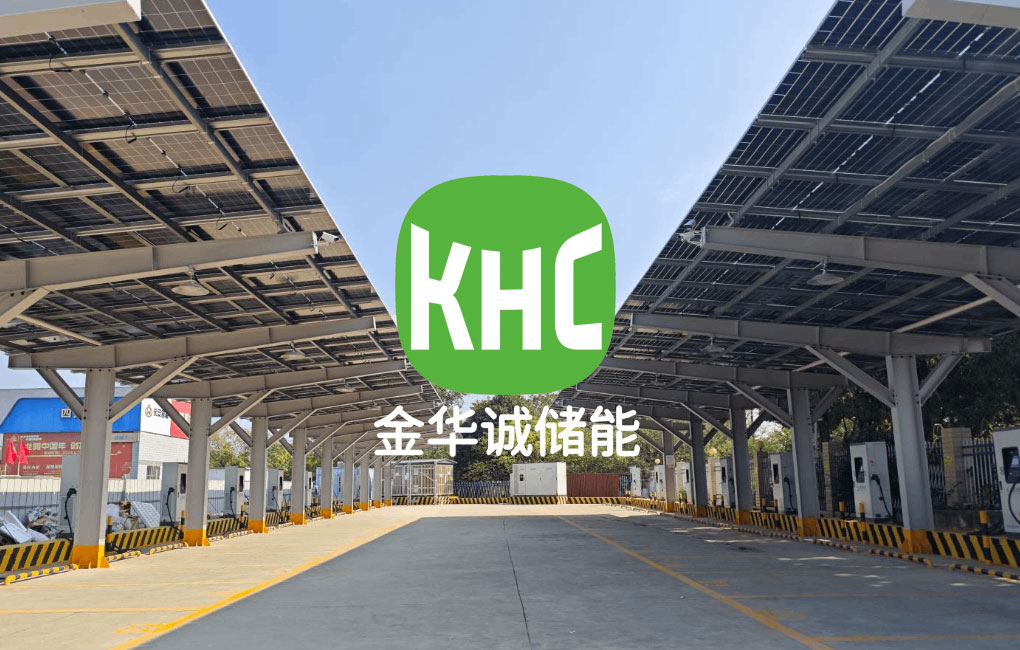

應用案例
