產品概述

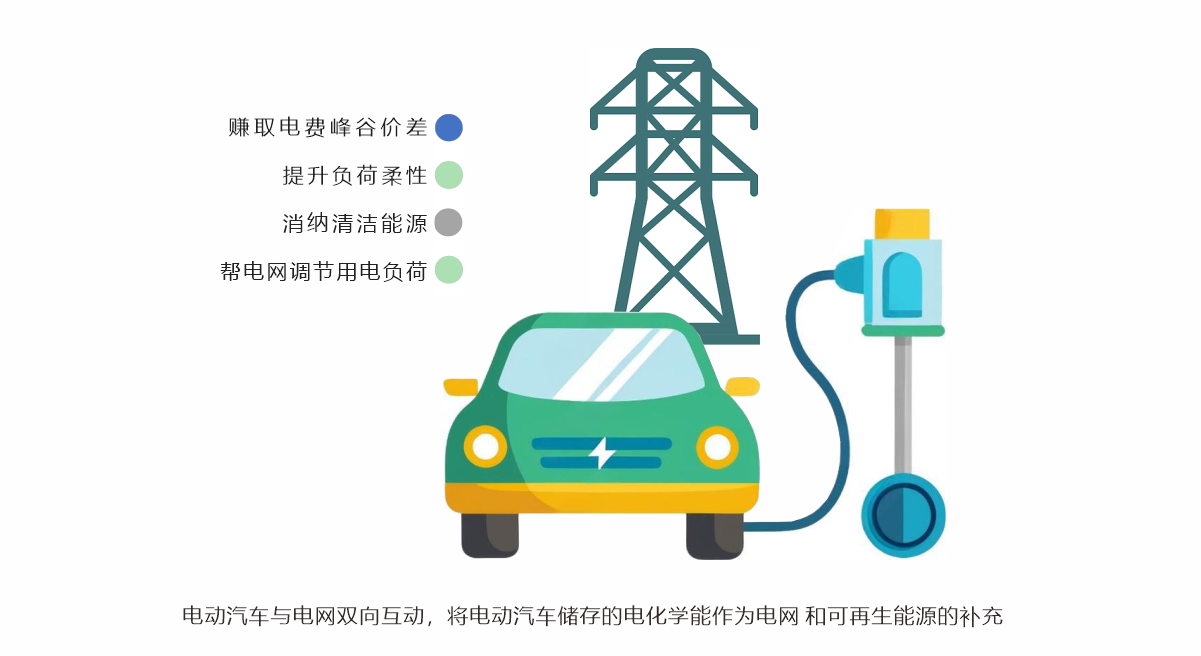

雙向ACDC充電樁主要用于實現電動汽車與電網的雙向互動，將電動汽車儲存的電化學能作為電網和可再生能源的補充，利用峰谷電價差，充便宜電、低谷電，高峰時段放電，車主賺取電費差價；提升負荷柔性，消納清潔能源，幫助電網調節用電負荷。本產品將充(放)電機、充(放)電接口、人機交互界面、通信、計費等部分集成為一個整體，采用模塊化設計，具有安裝調試方便、運行維護簡單等特點。
產品特性
- 獨立監控系統：V2G系統設有獨立的監控器，與人機交互界面及上位機等交換信息，監控系統運行。
- 靈活連接方式：人機交互界面通過CAN總線和電池管理單元(BMS)或車載儀表連接，根據電池巡檢(BMS)的給定參數運行，設定不同的充(放)電運行模式，實現快速充電。
- 模塊化設計：功率擴容方便，安裝調試簡便，運行維護簡單。
- 高防護等級：IP54防護設計，抗雨雪、防風沙、耐鹽霧、防凝露。
- 多種識別方式：支持刷卡、APP掃碼、VIN自動識別。
- 全面保護功能：設有完善的保護功能，包括交流過/次壓保護、交流漏電保護、直流輸出過/欠保護、輸出限流/過流保護、過溫保護、蓄電池反接保護等。
產品組成
雙向ACDC樁主要由V2G模塊、監控器、電度計量表、讀卡器、人機交互界面、通信模塊及充放電接口、執行機構和戶外柜體等部分組成。
交流側參數
| 產品名稱 | 雙向ACDC充電樁 (20kW) | 雙向ACDC充電樁 (40kW) |
|---|---|---|
| 產品型號 | EVAC-20K | EVAC-40K |
| 額定電網電壓 | 400Vac (380/400/415Vac 可設) | |
| 電網電壓范圍 | 3040Vac～485Vac | |
| 電網電壓頻率 | 50/60±5% (50Hz/60Hz 兩種模式自適應) | |
| 電壓制式 | 三相四線（3W+PE） | |
| 最大電流 | ≤38A | ≤76A |
| 功率因素 | ≥0.99，滿載 | |
| 電流諧波 | <3%，滿載 |
直流側參數
| 輸出電壓 | 額定功率 | 最大電流 | 充電接口 | 充電槍長(m) | 穩流精度 | 穩壓精度 | |
|---|---|---|---|---|---|---|---|
| 雙向ACDC充電樁 (20kW) | 200～750VDC,額定 500VDC | 20kW | 40A(單槍) | 國標9芯 | 5（可定制） | ±1% | ±0.5% |
| 雙向ACDC充電樁 (40kW) | 200～750VDC,額定 500VDC | 40kW | 80A（單槍，雙槍平均輸出功率） | 國標9芯 | 5（可定制） | ±1% | ±0.5% |
放電部分（電池側參數與交流側參數）
- 電池側參數：電池電壓范圍200～750VDC，額定500VDC；放電電流40A(單槍)（20kW），80A（單槍，雙槍平均輸出功率）（40kW）。
- 交流側參數（V2G并網放電）：電網電壓范圍304Vac～485Vac；電網電壓頻率50/60±5%(50Hz/60Hz兩種模式自適應)；額定功率20kW（對應20kW充電樁）、40kW（對應40kW充電樁）。
其他性能
- 人機顯示：4.3寸彩色觸摸屏
- 充電操作：刷卡/掃碼/密碼
- 計量計費：直流電能表
- 運行指示：電源、充電、故障
- 通信方式：以太網、GPRS
- 冷卻方式：智能調速，強制風冷
- 防護等級：IP54
- BMS輔助電源：12V/24V
- 尺寸：550395810mm(WDH)
- 工作環境溫度：-30～65 ℃，55℃以上輸出功率降額
- 重量：120Kg(帶立柱)；100Kg（壁掛）（20kW）；140Kg(帶立柱)；120Kg（壁掛）（40kW）
- 存儲環境溫度：-40～75 ℃
- 平均相對濕度：0-95%
這款雙向ACDC充電樁憑借其豐富的特性、全面的參數配置和可靠的保護功能，能夠滿足不同場景下電動汽車與電網互動的需求，為用戶提供高效、安全、便捷的充電解決方案。
