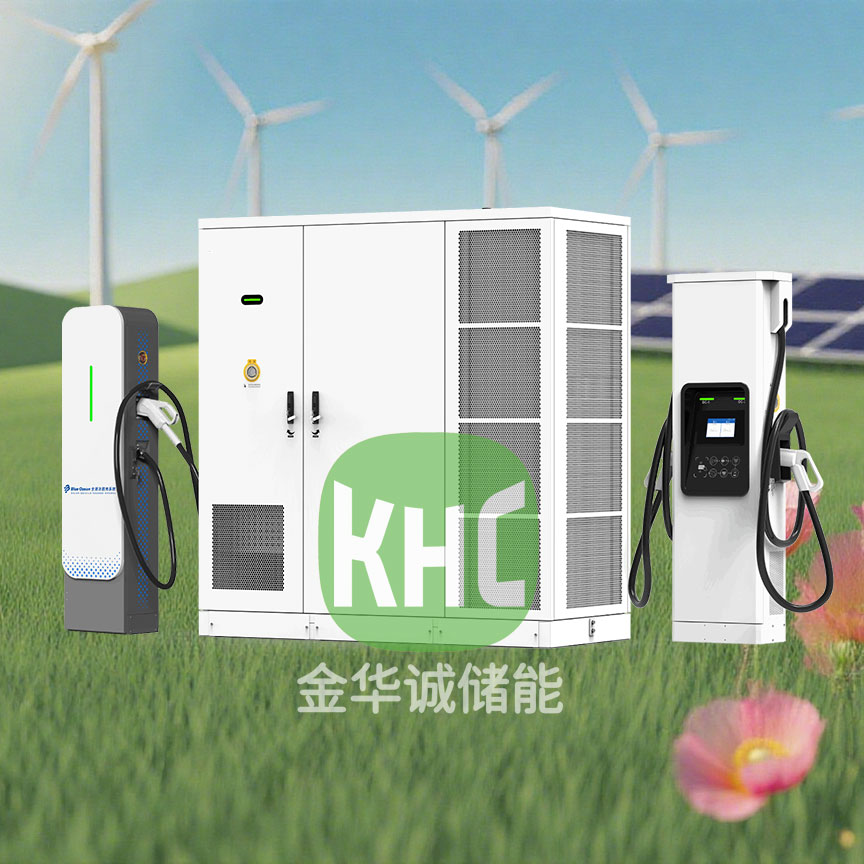

深圳金華誠儲能全液冷超充系統采用分體式設計，由液冷電源柜及液冷超充終端構成，電源柜內置液冷電能變換模塊，防護等級可達IP65，具有高防護、低噪聲、易維護的特點。充電終端采用液冷充電槍，具有充電電流大、充電槍線細、輕便操作等特點。深圳金華誠儲能全液冷超充系統可為車主提供五分鐘充電，滿電出發的超快體驗；同時還可以通過置換不同功能的液冷模塊來實現光伏、儲能以及V2G車網互動功能的擴展，滿足不同應用場景的需求。

產品特點

全液冷

液冷電源柜，內置液冷電能變換模塊；
液冷充電終端，支持單槍600kW輸出；
功率部分無風扇設計，與外界完全隔絕，適用于各類惡劣環境。

低噪聲

液冷模塊0噪聲，液冷系統噪聲低；
可應用于辦公區、居民區。

易擴展

分倉式設計，可根據配電容量直流母線接入儲能系統；
可配置液冷V2G模塊及MPPT模塊，實現光、儲、超充、V2G功能的擴展。

易操作

液冷充電槍，槍線更細，重量比常規槍輕1/3，適合各類車主自助操作；
維護簡單，僅需定期檢測冷卻液，定期清理外部散熱器。



參數規格

交流輸入

KHC800K1K-LWR /KHC600K1K-LWR

• 輸入頻率：45Hz~65Hz
• 功率因數：> 0.99
• 總諧波電流：< 5%
• 輸入電壓：三相五線交流輸入，交流輸入范圍380Vac±15%

輸出參數

• 輸出電壓范圍：150V~1000V
• 輸出最大功率：
  • KHC800K1K-LWR：800kW
  • KHC600K1K-LWR：600kW
• 輸出最高效率：> 95.5%
• 輸出路數：標配12路輸出，可選配液冷及自然風冷終端
• 充電終端支持：600A液冷單雙槍終端，250A自然冷雙槍終端

其他參數

• 海拔高度：≤2000m（2000m以上降額）
• 保護功能：輸入過欠壓保護、輸出過壓保護、輸出短路保護、過溫保護、電池反接保護、接地故障保護、絕緣故障保護、漏液保護等
• 噪聲：≤60dB（常溫25℃，操作面）
• 后臺通信：默認金華誠協議，后臺聯網默認LAN有限組網，可選配LTE 4G方式
• 車輛通信：GB/T27930，互操作性兼容新老國標，滿足各種新老車型的充電需求
• 防護等級：IP65（功率部分）
• 相對濕度：≤95%（無凝霜）
• 儲存溫度：-40℃~+75℃
• 工作溫度：-30℃~+70℃，50℃環境滿載工作，超過50℃時溫度每升高1℃，輸出功率降額5%
• 模塊配置：
  • KHC800K1K-LWR：KHC1K0135A2 40kW×20
  • KHC600K1K-LWR：KHC1K0100G 30kW×20
• 尺寸（寬深高）：2000*900*2200mm
• 人機界面：LED燈條，急停開關
• 使用年限：不少于10年

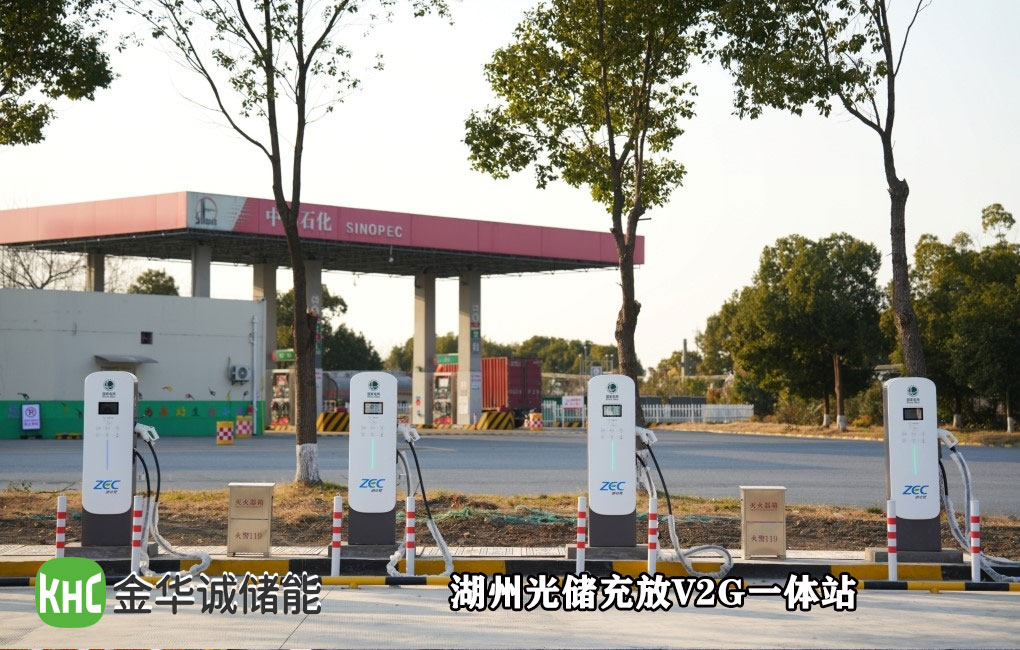

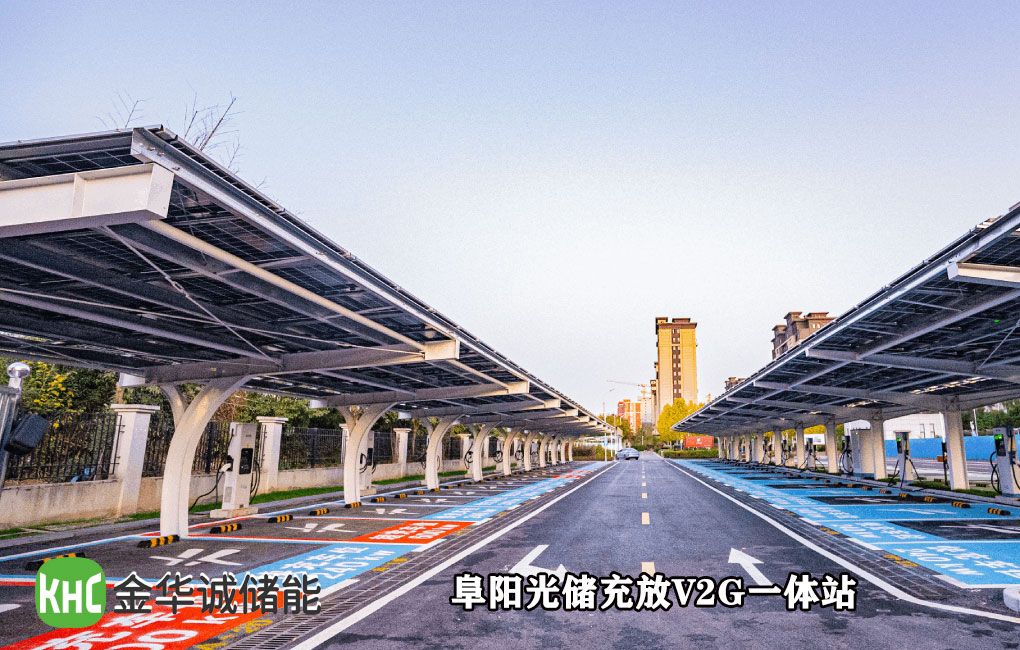

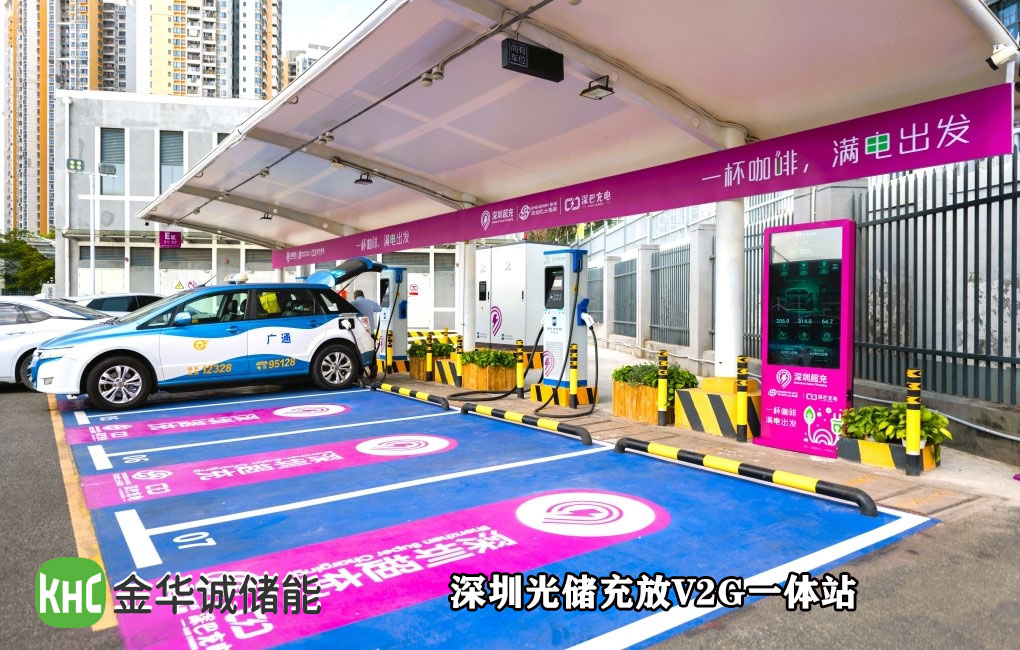

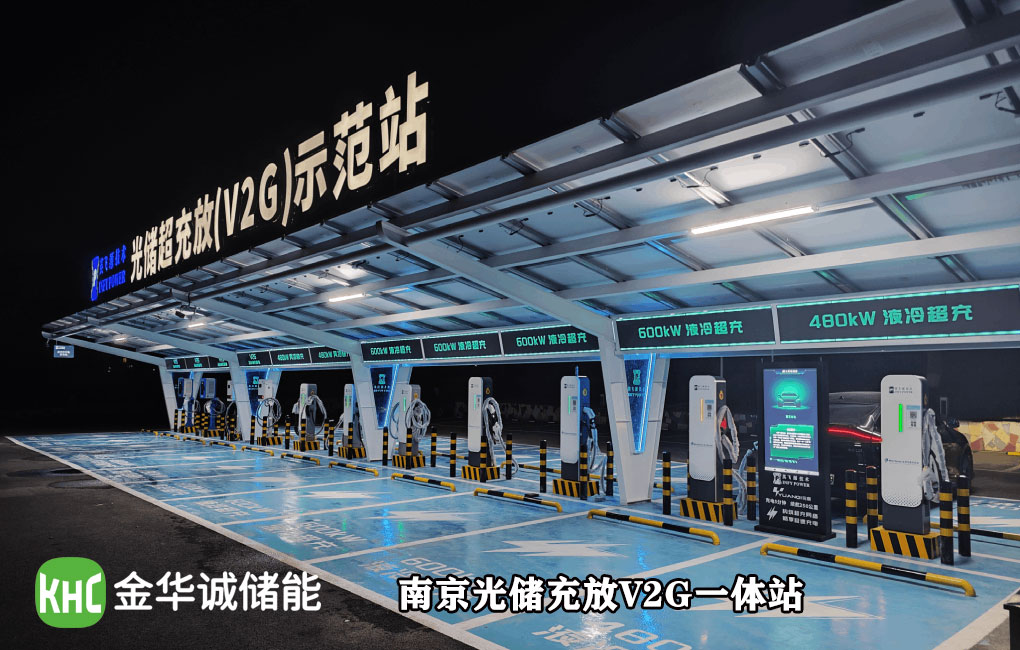

應用案例
