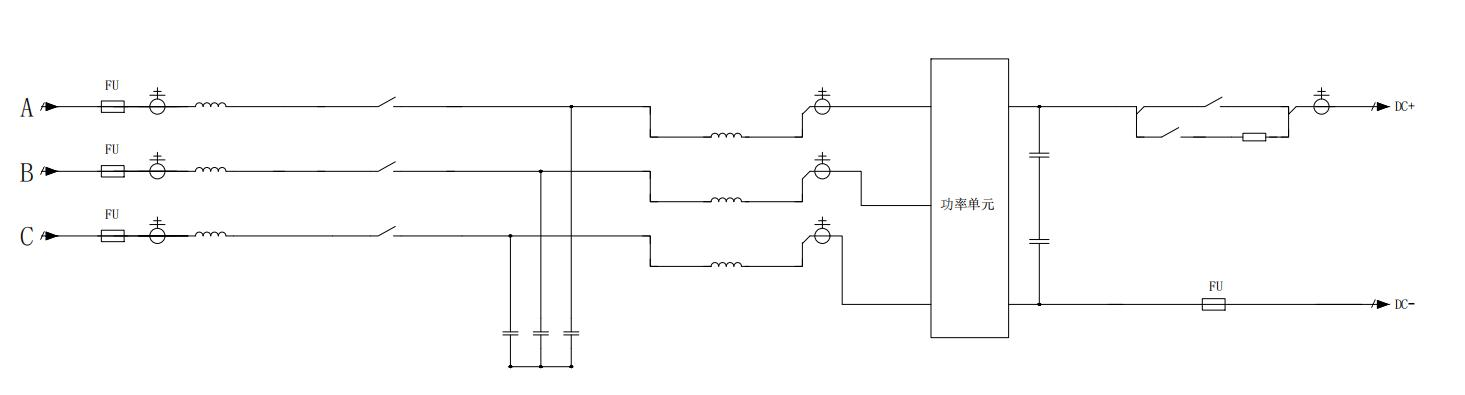

本產品是一款專為1500V高壓儲能系統量身打造的模塊化變流器產品，額定功率 215kW是儲能裝置中的核心功率變換單元。采用三電平拓撲結構，支持雙向能量流動、寬范圍電池電壓，IP66防護等級，滿足不同應用場景的需求，安裝使用靈活。

特點：

1. PCS變流器可以實現電網與電池間的交直流轉換，完成兩者間的雙向能量流動，是儲能系統的主要執行機構和核心組件。
2. 支持多機并聯，良好的擴容性。
3. 支持有功無功調節功能。

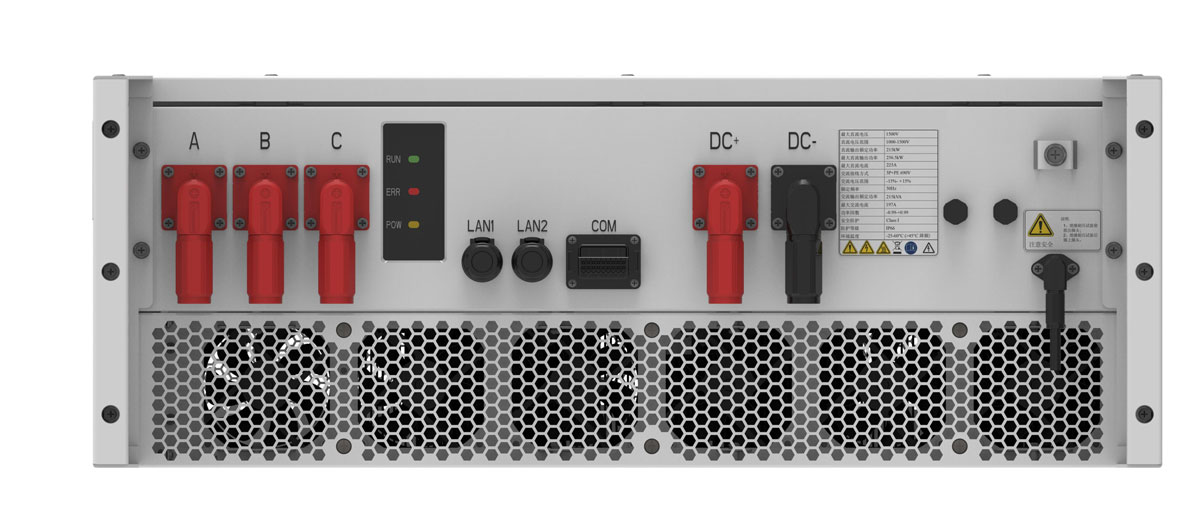

4. 支持豎放（接線在下端）、抽屜式等多種安裝方式。

PCS可與EMS控制器配合，能夠實現以下高級應用功能：

(1)“削峰填谷”功能：

EMS控制器根據歷史曲線或實時負荷曲線計算 PCS的功率期望值，PCS輸出

響應該功率值，實現“削峰填谷”的功能；

(2)?PCS模塊充放電控制功能

EMS控制器根據一定的控制策略和 BMS返回的電池信息決定 PCS模塊充放電狀態，以及充放電電流大小，并經PCS機柜轉發給相應的PCS模塊。PCS模塊應能接收并執行EMS控制器發送的充放電指令。PCS同時具備接收BMS

指令的能力。

(3)無功調節功能

PCS模塊可根據EMS控制器控制指令調節無功輸出，無功功率調節范圍不超過PCS模塊視在功率的范圍。

(4)頻率異常時的響應特性

逆變器應具備一定的耐受系統頻率異常的能力。
(5)PCS保護功能

PCS應能根據并網側電壓、頻率以及自身運行狀態進行實時的故障保護，保護功能包括：

電網電壓過、欠壓保護電網頻率高、低頻保護直流過/欠壓保護

BMS聯動保護
