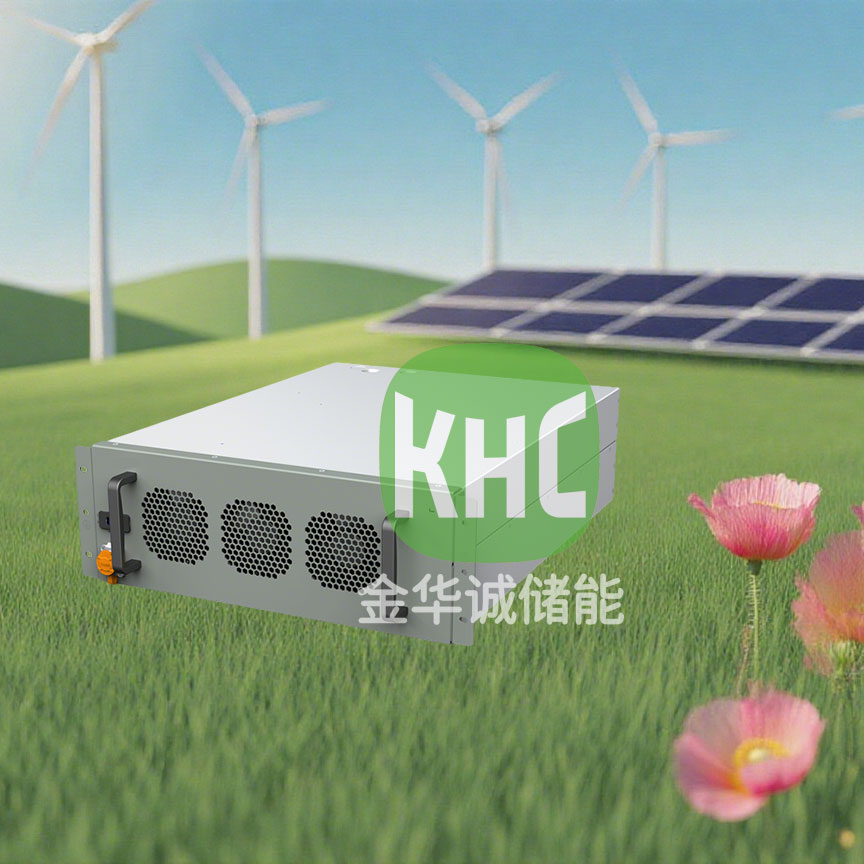

深圳金華誠儲能KHC900280G是專為滿足儲能設備、直流微網、退役電池梯次利用的應用而設計的一款非隔離雙向DC/DC變換模塊。該模塊可用于連接電池和直流母線,采用第三代半導體SiC器件,實現高效率、高功率密度、高擴展能力、電磁輻射和干擾極小、高可靠性等優異性能,是具有國際領先水平的電能變換模塊。

產品特點

高效節能

• 超高效率：批量應用SiC功率器件，能量轉換最高效率達到99.5%
• 高功率密度：高達68.2W/in3，節省安裝空間

安全可靠

• 隔離風道與灌膠：隔離風道設計可提高散熱效率，灌膠工藝使得模塊防鹽霧、防潮濕、防霉變等防護能力顯著提高
• EPO緊急停機：具備緊急停機接口，具備緊急停機功能

智能便捷

• 全數字化控制：雙DSP設計，高可靠性控制
• 多模塊并聯：支持高壓側16個模塊并機，擴容靈活，可適配不同型號退役電池同時使用

廣泛適配

• 電池側電壓范圍寬：300Vdc~870Vdc，適配各種動力電池及儲能電池
• 寬溫度范圍：-40℃～+75℃，適應各種場景應用

應用場景

• 儲能系統：儲能系統在能源領域發揮著至關重要的作用，能夠有效解決能源供需在時間和空間上的不匹配問題。在電力系統中，它可以在用電低谷時儲存電能，高峰時釋放，實現削峰填谷，提高電網穩定性和運行效率；對于可再生能源發電，如風電、光伏等，儲能系統可以存儲間歇性產生的電能，確保電力持續穩定供應。此外，在工商業領域，儲能系統可作為備用電源，保障關鍵設備在突發停電時的正常運行，降低停電損失，提升能源利用的可靠性和經濟性。
• 多簇并聯儲充系統：多簇并聯儲充系統憑借其靈活的配置和高效的充放電管理能力，廣泛應用于電動汽車充電站、工業儲能等場景。在電動汽車充電站，該系統可根據多輛電動汽車同時充電的需求，實現電池簇的并聯運行，快速、穩定地為車輛補充電能，提高充電效率，減少用戶等待時間；在工業儲能方面，多簇并聯儲充系統能夠根據企業的用電負荷變化，智能調整充放電策略，優化能源配置，降低用電成本，同時為企業的能源管理提供可靠支持。
• 直流母線微網系統：直流母線微網系統作為一種新型的能源分配和利用方式，適用于對能源質量和可靠性要求較高的場所，如數據中心、醫院、科研機構等。該系統通過直流母線將分布式電源、儲能裝置和負載直接連接，減少了交直流轉換環節，降低了能源損耗，提高了能源利用效率。同時，直流微網系統能夠更好地整合可再生能源，如太陽能、風能等，實現能源的自產自銷，增強能源供應的獨立性和穩定性，為構建綠色、智能的能源體系提供了創新解決方案。
• 各類生產測試設備

  各類生產測試設備是現代工業生產中不可或缺的關鍵要素，它們貫穿于產品制造的全流程，確保產品質量、性能及可靠性達到高標準。
  在電子產品制造領域，測試設備如自動光學檢測儀（AOI）能快速精準地識別電路板上的焊接缺陷、元件缺失等問題；集成電路測試系統則對芯片的電氣性能進行全面檢測，保障芯片功能正常。
  汽車生產中，整車下線檢測線配備多種測試設備，對車輛的制動性能、尾氣排放、燈光系統等進行嚴格測試；發動機測試臺架可模擬各種工況，檢測發動機的動力輸出、燃油經濟性等關鍵指標。
  這些生產測試設備不僅提高了生產效率，降低人工檢測的誤差和成本，還通過精確的數據反饋，助力企業優化生產工藝，提升產品一致性，增強市場競爭力，是推動制造業向智能化、高質量方向發展的重要支撐。

參數規格

基本參數

• 型號：KHC900280G
• 額定功率：150kW
• 母線側電壓：650Vdc~900Vdc
• 電池側電壓：300Vdc~870Vdc（535Vdc~870Vdc滿功率輸出）
• 轉換效率：峰值效率>99.5%
• 模塊尺寸：154mm（高）×385mm（寬）×600mm（深）（不含把手及端子凸出部分）
• 是否隔離：非隔離

電池測

• 額定功率：150kW
• 電壓范圍：300Vdc~870Vdc（535Vdc~870Vdc滿功率輸出）
• 電流范圍：0~280A
• 穩流精度：≤±1%
• 峰值效率：>99.5%

母線側

• 穩流精度：≤±1%
• 峰值效率：>99.5%
• 穩壓精度：<±0.5%
• 均流：不平衡度<±5%
• 電流范圍：0~230A
• 電壓范圍：650Vdc~900Vdc
• 額定功率：150kW

工作環境

• 相對濕度：≤95%RH，無冷凝
• 海拔高度：2000m，2000m以上需要考慮降額使用
• 冷卻方式：智能風冷
• 工作溫度：-40℃~+75℃，+55℃以上降額使用

其他參數

• 尺寸：154mm（高）×385mm（寬）×600mm（深）（不含把手及端子凸出部分）
• 重量：≤30kg
• 通信方式：CAN總線
• 平均無故障時間（MTBF）：>500,000小時
• 滿足規范：TUV CE/UL
