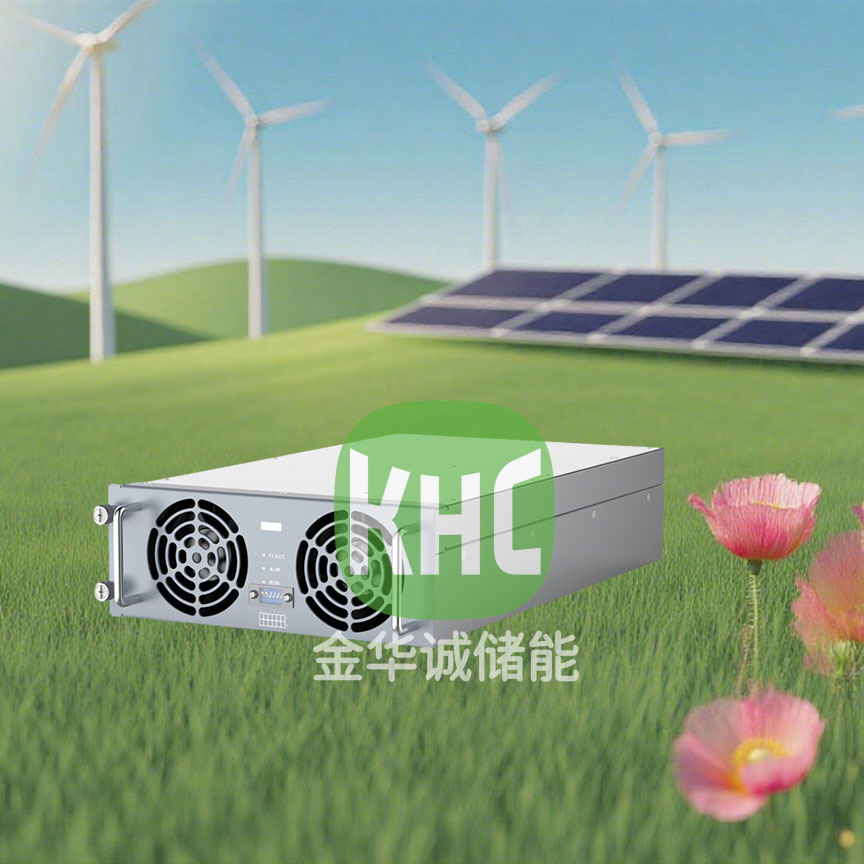

深圳金華誠儲能KHC75025是專為滿足儲能設備、直流微網、退役電池梯次利用的應用而設計的一款雙向直流變換模塊。該模塊可用于連接電池和直流母線，它內置高頻隔離變壓器，采用第三代半導體SiC器件，實現高效率、高功率密度、高擴展能力、電磁輻射和干擾極小、高可靠性等優異性能，是具有國際領先水平的電能變換模塊。

產品特點

高效節能

• 超高效率：全SiC設計，滿載效率高達98%，峰值效率高達98.5%

安全可靠

• 內置智能放電電路：自動泄放殘留電荷，系統可靠性高
• 高頻變壓器隔離：保障雙向變換模塊的高可靠性
• 能量雙向流動：同一模塊實現DC/DC雙向變換功能，潮流方向變化時可平滑過渡

智能便捷

• 全數字化控制：雙DSP設計，高可靠性控制
• 無損傷熱插拔：即插即用，維護便捷
• 多模塊并聯：支持最大32個模塊并機，擴容靈活，可適配不同型號退役電池同時使用

廣泛適配

• 寬輸入電壓范圍：300Vdc～750Vdc，適應各種等級直流母線
• 寬輸出電壓范圍：50Vdc～750Vdc，適配各種動力電池及儲能電池
• 寬溫度范圍：-40℃～+75℃，適應各種場景應用
• 獨特三防設計：防鹽霧、防潮、防霉設計，適應各種應用場景

應用場景

• 儲能系統：儲能系統是現代能源體系的關鍵支撐技術，在多個領域展現出重要價值。在電網側，它參與調峰調頻，緩解電網壓力，提升電網穩定性和供電可靠性；在發電側，尤其對于可再生能源發電，儲能系統能有效解決風光等能源的間歇性和波動性問題，平滑電力輸出，促進新能源的高比例消納；在用戶側，儲能可為工商業用戶提供備用電源，降低停電風險，同時通過峰谷價差套利，降低用電成本，實現經濟效益與能源高效利用的雙贏。
• 直流母線微網系統：直流母線微網系統以其獨特的優勢，在眾多場景中得到廣泛應用。在工業園區，它能夠整合分布式電源，如光伏、儲能等，實現能源的就地生產與消費，降低對外部電網的依賴，提高能源自給率；在數據中心，直流微網系統可減少交直流轉換環節，降低能源損耗，提升供電質量，保障數據中心的穩定運行；在偏遠地區或海島等離網場景，直流微網系統結合可再生能源，為當地提供可靠、清潔的電力供應，改善居民生活和促進當地經濟發展。
• 退役電池梯次利用：退役電池梯次利用是資源高效利用和環保的重要舉措。電動汽車等退役電池，雖不再滿足原設備的性能要求，但通過檢測、分類和重組，可在對電池性能要求較低的場景中繼續發揮作用。例如，用于儲能系統，為電網調峰、可再生能源并網提供支持；作為通信基站的備用電源，保障通信網絡的穩定運行；應用于低速電動車、電動自行車等領域，滿足短距離出行需求。這不僅延長了電池的生命周期，降低了電池全生命周期成本，還減少了廢棄電池對環境的污染，推動了循環經濟的發展。
• 各類生產測試設備各類生產測試設備在現代化生產過程中扮演著至關重要的角色，是保障產品質量、提升生產效率以及推動技術創新的關鍵因素。

  在電子產品生產領域，測試設備如在線測試儀（ICT）、自動光學檢測儀（AOI）和功能測試設備等，能夠對電路板的焊接質量、元件參數及整體功能進行精準檢測，及時發現并剔除不合格產品，確保每一件出廠產品都符合嚴格的質量標準。

  汽車制造行業中，生產測試設備涵蓋了發動機測試臺架、整車性能測試系統、安全性能檢測設備等。這些設備可以對汽車的動力性能、制動系統、安全氣囊等關鍵部件進行全面測試，保障車輛的安全性、可靠性和舒適性。

  對于機械制造企業，三坐標測量機、硬度測試儀、無損檢測設備等生產測試設備，能夠精確測量零部件的尺寸精度、材料性能及內部缺陷，為產品質量控制提供可靠數據支持。

  各類生產測試設備的應用，不僅有助于企業提高產品合格率，降低生產成本，還能通過數據反饋優化生產工藝，加速新產品的研發與上市進程，增強企業在市場中的競爭力，推動整個行業向高質量、智能化方向不斷發展。

參數規格

基本參數

• 型號：KHC75025
• 額定功率：15kW
• 母線側電壓：300Vdc~860Vdc
• 電池側電壓：300Vdc~750Vdc
• 轉換效率：>98%（額定電壓750Vdc，50%～100%負載電流；峰值效率>98.5%）
• 模塊尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 是否隔離：是

電池測

• 輸入輸出功率：15kW（電壓600Vdc~750Vdc）
• 電壓范圍：300Vdc~750Vdc
• 電流范圍：0~25A
• 額定電流：20A
• 均流：不平衡度<±5%
• 穩壓精度：<±0.5%
• 穩流精度：≤±1%（輸出負載20%~100%額定范圍）
• 效率(滿載)：>98%（額定電壓750Vdc，50%~100%負載電流；峰值效率>98.5%）

母線側

• 穩流精度：≤±1%（輸出負載20%~100%額定范圍）
• 效率(滿載)：>98%（額定電壓750Vdc，50%~100%負載電流；峰值效率>98.5%）
• 額定電流：20A
• 穩壓精度：<±0.5%
• 均流：不平衡度<±5%
• 電流范圍：0~25A
• 電壓范圍：300Vdc~860Vdc
• 輸入輸出功率：15kW

工作環境

• 相對濕度：≤95%RH，無冷凝
• 海拔高度：2000m，2000m以上需要考慮降額使用
• 冷卻方式：強迫風冷
• 工作溫度：-40℃~+75℃，+55℃以上降額使用

其他參數

• 尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 重量：≤10.5kg
• 通信方式：CAN總線
• 平均無故障時間（MTBF）：>500,000小時
• 滿足規范：GB/T18487、NB/T33001、NB/T33008
