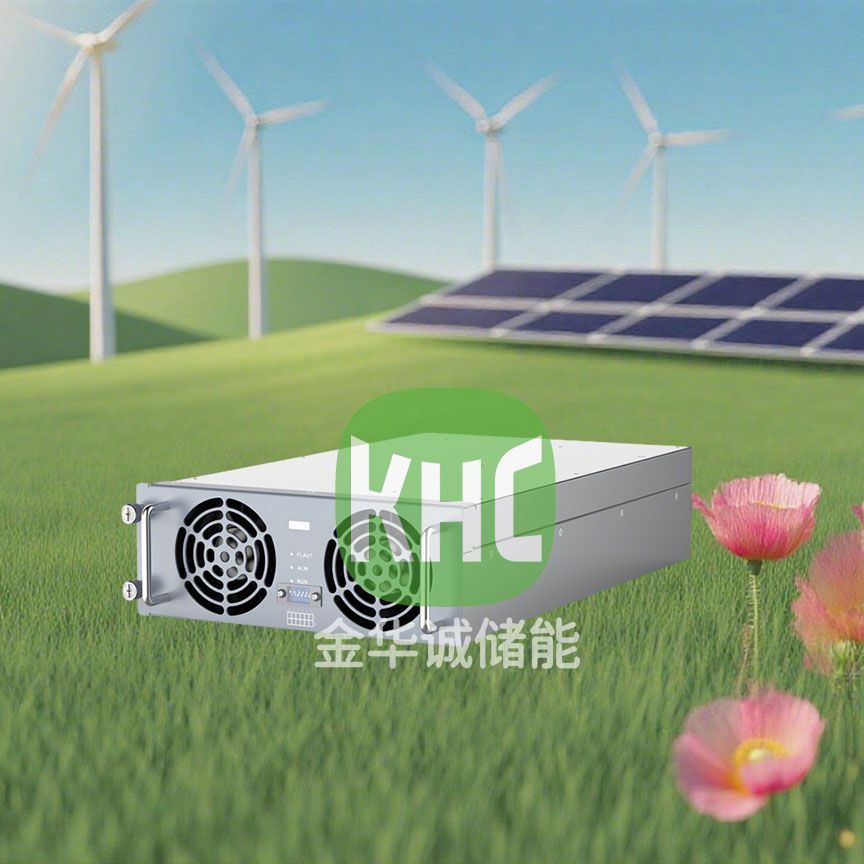

深圳金華誠儲能KHC75050/是專為滿足V2G、儲能充電、退役電池梯次利用和具有多個能量輸入的微電網中的雙向變換應用而設計的一款雙向交直流變換模塊。具有恒功率電壓范圍寬、高效率、高功率因數、高功率密度、電磁輻射和干擾小、高可靠性等優點，達到國際領先水平。

產品特點

高效節能

• 恒功率電壓范圍寬：300Vdc~750Vdc恒功率輸出
• 超高效率：全SiC設計，峰值效率>97%

安全可靠

• 三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本
• 能量雙向流動：AC/DC和DC/AC雙向變換，潮流方向變化平滑過渡
• 高頻變壓器隔離：保障雙向變換模塊的高可靠性

智能便捷

• 全數字化控制：雙DSP設計，高可靠性控制
• 支持并離網應用：適應各類應用場景

廣泛適配

• 寬交流電壓范圍：260Vac～485Vac，適應各種電網
• 寬直流電壓范圍：100Vdc~750Vdc，適配各種動力電池及儲能電池

應用場景

• V2G充電樁：V2G充電樁作為連接電動汽車與電網的智能接口，實現了電能的雙向流動。它不僅為電動汽車提供快速、便捷的充電服務，還能在電網需求響應、調峰填谷等場景中，將電動汽車電池作為分布式儲能單元，向電網反饋電能，有效提升電網穩定性和能源利用效率，促進可再生能源消納，為構建智能、互動的能源互聯網奠定基礎。
• 光儲超充放系統：光儲超充放系統是集光伏發電、儲能、超級充電及V2G功能于一體的綜合性解決方案。該系統利用光伏板將太陽能轉化為電能，通過儲能系統存儲多余電力，在需要時為電動汽車提供超高速充電服務。同時，借助V2G技術，實現電動汽車與電網的雙向互動，優化能源配置，提升清潔能源利用率，為綠色出行和智慧能源管理提供創新模式。
• 儲能系統：儲能系統在能源體系中扮演著“能量緩沖池”的角色，廣泛應用于電網調峰調頻、可再生能源并網、備用電源等領域。它能夠儲存過剩電能，在電力需求高峰或供應不足時釋放，平衡電力供需，提高電網運行的安全性和可靠性。此外，儲能系統還能促進分布式能源的發展，提升能源自給自足能力，推動能源結構向清潔、低碳方向轉型。
• 退役電池梯次利用

  退役電池梯次利用是對電動汽車等退役電池進行科學評估與重組，使其在性能要求較低的場景中繼續發揮作用的重要環保舉措。

  這些退役電池雖不再滿足原設備的嚴苛標準，但通過專業檢測與分類，可在儲能、備用電源、低速交通工具等領域開啟“第二人生”。在儲能方面，可參與電網調峰調頻，平衡電力供需；作為備用電源，能為通信基站、應急照明等提供可靠保障；應用于低速車領域，則可滿足短距離出行需求。

  退役電池梯次利用不僅充分挖掘了電池的剩余價值，延長其生命周期，提高資源利用效率，還減少了廢棄電池對環境的壓力，降低了對原生礦產資源的依賴，是實現能源可持續發展與循環經濟的關鍵路徑，對推動綠色產業發展和應對氣候變化具有深遠意義。

參數規格

基本參數

• 型號：KHC75050
• 交流輸入（整流）：260Vac~485Vac；45Hz~65Hz
• 直流輸出（整流）：100Vdc~750Vdc，0~50A
• 直流輸入（逆變）：300Vdc~750Vdc；15kW恒功率輸出
• 交流輸出（逆變）：260Vac~485Vac；320Vac~485Vac時15kW恒功率輸出
• 轉換效率：滿載效率>96%，峰值效率>97%
• 模塊尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 是否隔離：是

整流模式

• 穩流精度：≤±1%（輸出負載20%~100%額定范圍）
• 效率：滿載效率>96%，峰值效率>97%
• 輸出電壓/電流范圍：100Vdc~750Vdc，0~50A
• 穩壓精度：<±0.5%
• 額定功率：15kW
• 電流失真度THD：<5%（50%~100%滿載輸出功率）
• 功率因數：≥0.99（滿載輸出）
• 輸入電壓/頻率范圍：260Vac~485Vac；45Hz~65Hz
• 額定電壓&輸入電流范圍：380Vac，3L+PE；0~28A

逆變模式

• 輸出功率因數：可設置，設置范圍0.8~1，-0.8~-1
• 效率：滿載效率>96%，峰值效率>97%
• 輸出交流頻率：50Hz/60Hz
• 額定功率/電流：15kW /20A
• THD：<5%
• 輸出交流電壓&輸出功率：260Vac~485Vac；320Vac~485Vac時15kW恒功率輸出
• 最大電流：50A
• 直流輸入電壓&輸出功率：300Vdc~750Vdc；15kW恒功率輸出

工作環境

• 相對濕度：≤95%RH，無冷凝
• 海拔高度：2000m，2000m以上需要考慮降額使用
• 冷卻方式：強迫風冷
• 工作溫度：-40℃~+75℃，+55℃以上降額使用

其他參數

• 尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 重量：≤12kg
• 通信方式：CAN總線
• 平均無故障時間（MTBF）：>500,000小時
• 滿足規范：GB/T18487、NB/T33001、NB/T33008
• 整流和逆變模式切換時間（電池測試）：10mS
