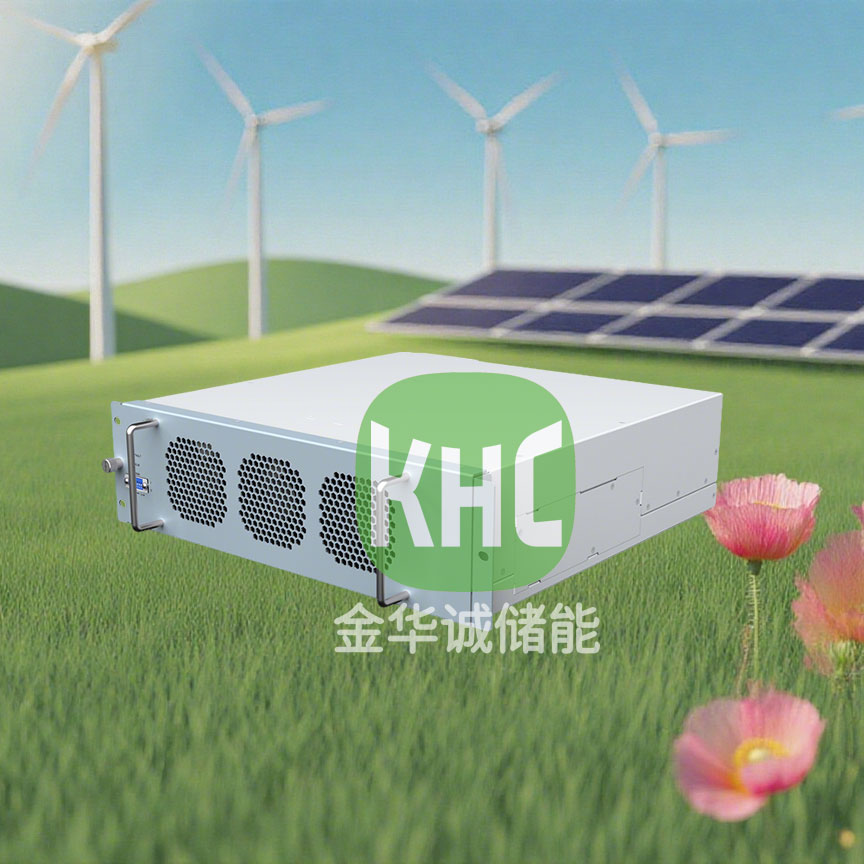

KHC1K0110是專為滿足儲能設備、退役電池梯次利用的應用而設計的一款非隔離雙向ACDC變換模塊。該模塊可用于連接電池和交流電網，采用第三代半導體SiC、耦合電感等技術，實現高效率、高功率密度、高擴展能力、電磁輻射和干擾極小、高可靠性等優異性能，是具有國際領先水平的電能變換模塊。
產品特點
高效節能
超高效率：采用全SiC設計，效率高達98.7%，能夠有效降低能源損耗，顯著提升能源利用效率，為用戶節省大量用電成本。
高功率密度：達到62W/in3，在有限的空間內實現高功率輸出，大大節省了設備的安裝空間，使設備布局更加緊湊。
安全可靠
隔離風道與灌膠設計：隔離風道設計有效提高了散熱效率，確保設備在長時間運行過程中保持穩定的工作溫度；灌膠工藝使模塊具備出色的防鹽霧、防潮濕、防霉變等防護能力，顯著提升了設備的可靠性和使用壽命。
無損傷熱插拔：支持即插即用，在插拔過程中不會對設備造成任何損傷，極大地方便了設備的維護和更換，減少了停機時間。
智能便捷
支持并離網應用：能夠適應各類應用場景，無論是在并網還是離網狀態下都能穩定運行，滿足不同用戶的多樣化需求。
多模塊并聯：支持最大16個模塊并機，擴容靈活，可適配不同型號退役電池同時使用，為用戶提供了更多的選擇和更大的靈活性。
廣泛適配
寬交流電壓范圍：260Vac～530Vac，能夠適應各種不同的電網環境，確保設備在全球范圍內的各種電網條件下都能正常工作。
寬直流電壓范圍：650Vdc～1000Vdc，可適配不同類型電池的充放電需求，滿足了市場上多種電池的應用要求。
寬溫度范圍：-40℃～+75℃，能夠在各種極端溫度環境下正常工作，適應各種場景應用，無論是高溫還是低溫環境都能穩定運行。
應用場景
- 儲能系統：儲能系統能夠存儲多余的電能，并在需求高峰時釋放，平衡電網負荷，提升電力系統的穩定性與可靠性。在可再生能源發電中，儲能系統有效解決間歇性問題，確保電力持續供應，廣泛應用于電網調峰、備用電源及微電網等領域，推動能源高效利用與可持續發展。
- 光儲充一體式系統：光儲充一體式系統巧妙融合光伏發電、儲能電池與充電設施，實現清潔能源的發電、存儲與充電一體化。該系統利用光伏為電動汽車充電，儲能電池確保電力穩定，提升充電效率與可靠性，同時減少對傳統能源的依賴，降低碳排放，是綠色出行與智慧能源的重要解決方案。
- 直流母線微網系統：直流母線微網系統是一種局部自治的直流配電網絡，可獨立或并網運行，高效集成分布式電源、儲能與負荷。該系統減少能源轉換環節，提升效率與供電可靠性，適用于工業園區、數據中心等場景，實現能源的自產自銷與優化配置，推動能源互聯網與綠色低碳發展。
參數規格
基本參數
型號：KHC1K0110
交流輸入（整流）：260Vac～437Vac；45Hz～65Hz
直流輸出（整流）：650Vdc～1000Vdc，0～110A
直流輸入（逆變）：650Vdc～1000Vdc；62.5kW恒功率輸出
交流輸出（逆變）：260Vac～530Vac
轉換效率：峰值效率≥99%
模塊尺寸：110mm（高）×385mm（寬）×390mm（深）（不含把手及端子凸出部分）
是否隔離：非隔離
整流模式
穩壓精度：<±0.5%
效率（峰值）：≥99%
輸出電壓/電流范圍：650Vdc～1000Vdc，0～110A
額定功率：62.5kW
電流失真度THD：<3%（50%～100%滿載輸出功率）
功率因數：≥0.99（50%～100%滿載輸出）
輸入電壓/頻率范圍：260Vac～437Vac；45Hz～65Hz
額定電壓：380Vac，3L+PE
逆變模式
離網電壓動態響應/恢復時間：5% / 20mS
離網功率因數：0.7～1.0（適合更多的應用場景）
輸出功率因數：可設置，設置范圍0.8～1，-0.8～-1
輸出交流頻率：50Hz/60Hz
直流輸入電壓&輸出功率：650Vdc～1000Vdc；62.5kW恒功率輸出
最大電流：110A
輸出交流電壓：260Vac～530Vac
離網電壓精度/畸變：1% / 3%
接線方式：3L+PE/并網，3L+N+PE/離網
效率（峰值）：≥99%
額定功率/電流：62.5kW /95A
THDi：<3%
工作環境
冷卻方式：強迫風冷
海拔高度：3000m，3000m以上需要考慮降額使用
相對濕度：≤95%RH，無冷凝
工作溫度：-40℃～+75℃，+55℃以上降額使用
其他參數
尺寸：110mm（高）×385mm（寬）×390mm（深）（不含把手及端子凸出部分）
整流和逆變模式切換時間（電池測試）：10mS
滿足規范：GB/T34120
平均無故障時間（MTBF）：>500,000小時
通信方式：CAN總線
重量：≤22kg
