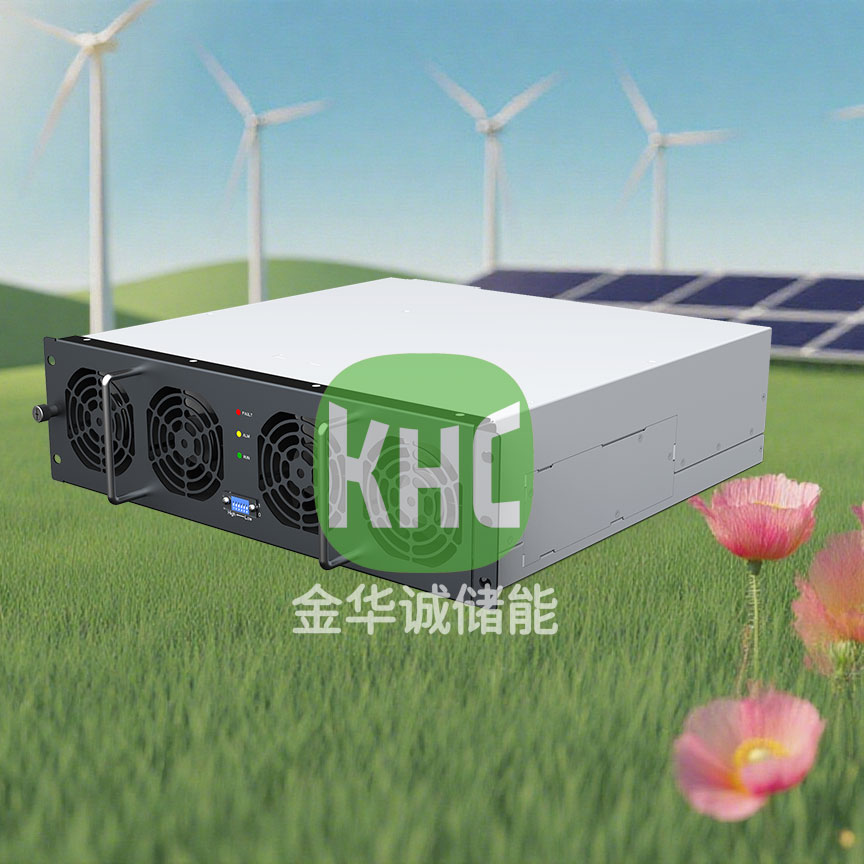

KHC1K0135 是采用專利電路設計和創新工藝的直流充電模塊，具有恒功率電壓范圍寬、高效率、高功率因數、高功率密度、電磁輻射和干擾極小等優點，滿足各種電動車的快速充電需求。模塊采用隔離風道灌膠防護設計，散熱效果好，可靠性極高，故障率僅為常規充電模塊的1/10，滿足沿海、工地、礦山等惡劣環境的充電應用需求。

產品特點

高效節能

• 恒功率電壓范圍寬：300Vdc~1000Vdc恒功率輸出
• 低壓帶載能力強：50V大電流輸出，滿足低壓車輛充電需求
• 高效率：專利拓撲，全負載范圍高效運行
• 超低待機功耗：<12W，支持睡眠模式

安全可靠

• 隔離風道灌膠設計：散熱效果好，可靠性高，故障率僅為常規模塊1/10
• 內置智能放電電路：自動泄放殘留電荷，系統可靠性高
• 電池防反灌：有效保護電池，同時確保系統可靠安全運行
• 可靠認證：通過開普、國網電科院的認證運行
• 可靠認證：通過開普、國網電科院的認證

智能便捷

• 全數字化控制：雙DSP設計，高可靠性控制
• 無損傷熱插拔：即插即用，維護便捷
• 通用結構外形：同尺寸兼容DCDC模塊及儲能PCS，便于功能拓展

廣泛適配

• 寬輸入電壓范圍：260Vac~530Vac，適應各種電網
• 寬輸出電壓范圍：50Vdc~1000Vdc，適配各類動力電池及儲能電池
• 寬溫度范圍：-40℃~+75℃，適應各種場景應用

應用場景

公共場站充電樁

光儲超充系統

重卡充換電設備

海邊應用充電樁



參數規格

基本參數

• 型號：HKC1K0135
• 輸入電壓范圍：260Vac~530Vac，3L+PE
• 輸出電壓范圍：50Vdc~1000Vdc，調壓步進為0.1Vdc
• 恒功率輸出電壓范圍：300Vdc~1000Vdc
• 輸出功率：40kW
• 最大輸出電流：133A
• 尺寸：110mm（高）×385mm（寬）×390mm（深）（不含把手和端子凸出部分）

交流輸入

• 輸入電壓范圍：260Vac~530Vac，3L+PE
• 最大輸入電流：<80A
• 頻率范圍：45Hz~65Hz
• 功率因數：≥0.99
• 效率（滿載）：95.5%
• THD：<5%

直流輸出

• 穩壓精度：<±0.5%
• 穩流精度：≤±1%（輸出負載20%~100%額定范圍）
• 輸出限流：0.3~133A連續可調
• 均流：不平衡度<±5%
• 輸出電流：0~133A
• 恒功率輸出電壓范圍：300Vdc~1000Vdc
• 電壓范圍：50Vdc~1000Vdc，調壓步進為0.1Vdc
• 輸出功率：40kW

工作環境

• 相對濕度：≤95%RH，無冷凝
• 海拔高度：2000m，2000m以上需要考慮降額使用
• 冷卻方式：強迫風冷
• 工作溫度：-40℃~+75℃，+55℃以上降額使用

其他參數

• 尺寸：110mm（高）×385mm（寬）×390mm（深）（不含把手和端子凸出部分）
• 重量：≤21kg
• 通信方式：CAN總線
• 平均無故障時間（MTBF）：>500,000小時
• 滿足規范：GB/T18487、NB/T33001、NB/T33008
