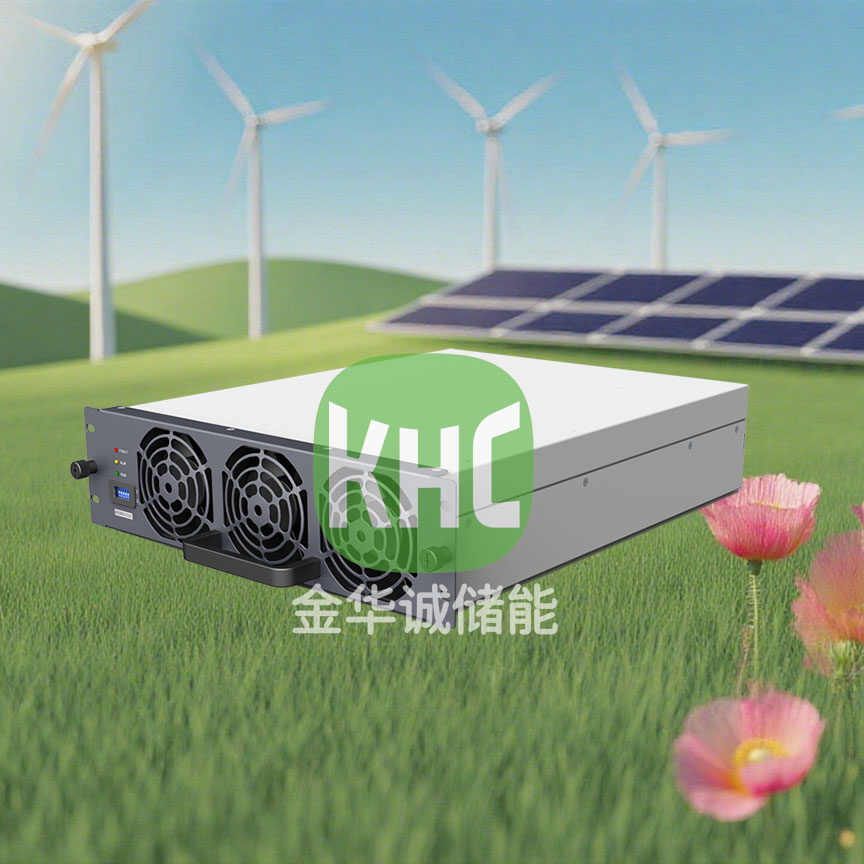

KHC1K0135A2采用全新拓撲及全SiC設計，峰值效率>97%，綜合效率>96%；模塊體積極小，功率密度高達65.8W/in3 ，減少樁體占地空間；模塊內部設置20多個溫度采樣點，同時支持三檔降噪模式，便于樁體降噪設計。采用專利的功率管散熱器一體化設計，并做灌膠處理，使得模塊可靠性遠高于傳統風冷散熱產品。KHC1K0135A2可應用于各類環境、場景下的快充、超充樁產品。
產品特點:
高效節能
恒功率電壓范圍寬：300Vdc~1000Vdc恒功率輸出
超高效率：全SiC設計，最高效率>97%，綜合效率>96%
超高功率密度：65.8W/in3，節省空間
低噪聲：具備三檔低噪聲模式
安全可靠
專利散熱設計：功率管散熱器一體化設計，散熱效果佳，可靠性高
專利磁芯設計：高效磁芯及結構設計實現高功率密度及高效散熱
急停接口：快速響應系統緊急停機動作，確保整樁安全可靠
風道智能檢測：全風道溫度監測點分布，檢測風道順暢情況
智能便捷
噪聲控制：風扇轉速、溫度實時上傳，便于樁體控噪
快速開機：1s快速開機，縮短充電啟動時間
通用結構外形：同尺寸兼容DCDC模塊及V2G模塊，便于功能拓展
廣泛適配
寬輸入電壓范圍：260Vac~530Vac，適應各種電網
寬輸出電壓范圍：50Vdc~1000Vdc，適配各類動力電池及儲能電池
寬溫度范圍：-40℃~+75℃，適應各種場景應用
風道優化與灌膠：高散熱效率，高三防，適應各種應用場景
應用場景:
- 公共場站充電樁
- 液冷超充系統
- 光儲超充系統
- 重卡充換電設備
參數規格：
| 分類 | 參數 | 詳情 |
|---|---|---|
| 基本參數 | 型號 | KHC1K0135A2 |
| 輸入電壓范圍 | 260Vac~530Vac，3L+PE | |
| 輸出電壓范圍 | 50Vdc~1000Vdc，調壓步進為0.1Vdc | |
| 恒功率輸出電壓范圍 | 300Vdc~1000Vdc | |
| 輸出功率 | 40kW | |
| 最大輸出電流 | 133A | |
| 尺寸 | 84mm（高）×300mm（寬）×395mm（深）（不含把手和端子凸出部分） | |
| 工作環境 | 工作溫度 | -40℃~+75℃，+55℃以上降額使用 |
| 冷卻方式 | 強迫風冷 | |
| 海拔高度 | ≤2000m，2000m以上需要考慮降額使用 | |
| 相對濕度 | ≤95%RH，無冷凝 | |
| 交流輸入 | 輸入電壓范圍 | 260Vac~530Vac，3L+PE |
| 最大輸入電流 | 80A | |
| 頻率范圍 | 45Hz~65Hz | |
| 功率因數 | ≥0.99 | |
| 效率 | 滿載效率>96%，峰值效率>97% | |
| THD | <5% | |
| 直流輸出 | 均流 | 不平衡度<±5% |
| 穩壓精度 | <±0.5% | |
| 穩流精度 | ≤±1%（輸出負載20%~100%額定范圍） | |
| 輸出限流 | 0.3~133A連續可調 | |
| 輸出電流 | 0~133A | |
| 恒功率輸出電壓范圍 | 300Vdc~1000Vdc | |
| 電壓范圍 | 50Vdc~1000Vdc，調壓步進為0.1Vdc | |
| 輸出功率 | 40kW | |
| 其他參數 | 尺寸 | 84mm（高）×300mm（寬）×395mm（深）（不含把手和端子凸出部分） |
| 重量 | ≤16kg | |
| 通信方式 | CAN總線 | |
| 平均無故障時間（MTBF） | >500,000小時 | |
| 滿足規范 | GB/T18487、NB/T33001、NB/T33008 |
