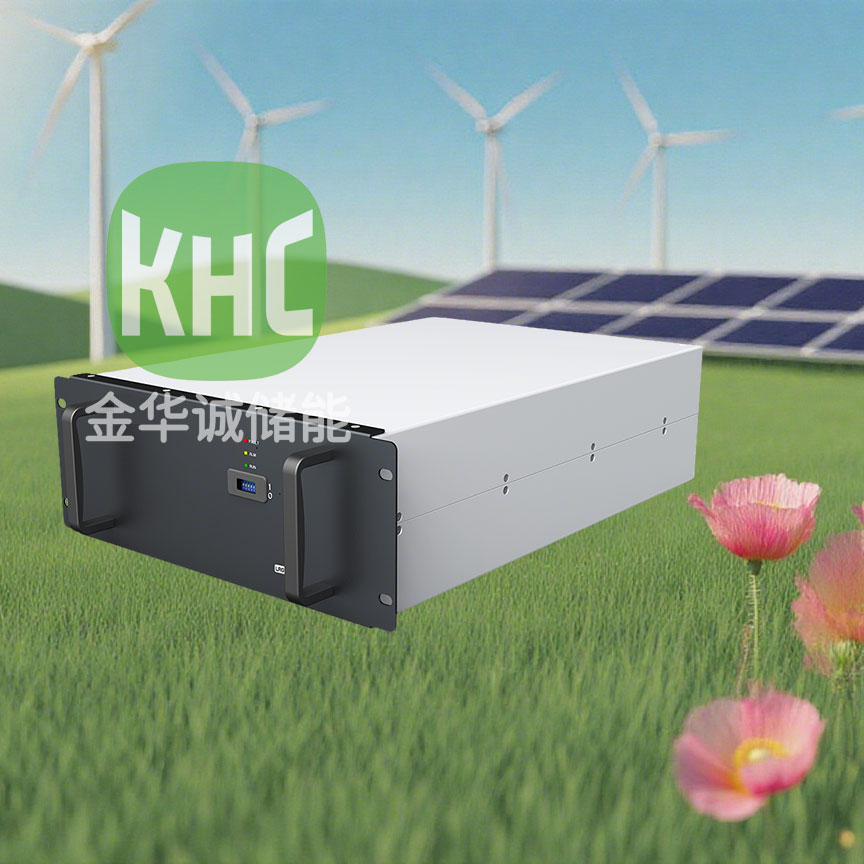

KHC1K0135A2 采用液冷散熱設計，無風道及風扇，具有高防護、零噪聲、高功率密度的優點。模塊批量應用SiC功率器件，電能變換峰值效率>97%。

EMC/EMI符合TUV CE認證B級，安全性符合TUV CE和UL認證。可廣泛應用于對環境、噪聲、可靠性要求較高的充電場景，給用戶帶來更好的充電體驗。



產品特點

高效節能

超高效率：采用全SiC設計，峰值效率大于97%，能夠有效降低能源損耗，提升能源利用效率。
超低待機功耗：待機功耗小于12W，在設備閑置時最大程度減少能源浪費，節約用電成本。

安全可靠

密閉設計：無散熱風扇，不受外部環境影響，可靠性極高，能夠在各種復雜環境下穩定運行。
高效散熱：防凝露設計，散熱效果佳，使用壽命長，確保設備長期穩定工作。
零噪聲：水泵驅液冷散熱，模塊無風扇，無噪聲，為用戶提供安靜的使用環境。

智能便捷

兼容性強：同尺寸兼容DCDC模塊及雙向變換模塊，方便系統集成和擴展，滿足不同應用需求。
無損傷熱插拔：即插即用，維護便捷，在插拔過程中不會對設備造成損傷，減少停機時間。
維護簡單：液冷端子采用快插自閉接口設計，便于維護，降低維護難度和成本。

廣泛適配

寬輸入電壓范圍：260Vac～530Vac，適應各種電網，能夠在不同電壓條件下穩定工作。
寬輸出電壓范圍：150Vdc～1000Vdc，適配各種動力電池及儲能電池，滿足多樣化的電池充電需求。
認證齊全：通過CE、UL、TUV認證，產品質量和安全性得到國際認可，可放心使用。

應用場景

• 超級充電站：超級充電站以其高速充電能力和大容量充電設施，為電動汽車用戶提供快速、高效的充電服務。這類充電站通常配備高功率充電樁，能夠在短時間內為電動汽車充滿電，大大縮短了充電等待時間，提升了用戶的使用體驗，特別適用于長途旅行或急需充電的情況。
• 高速公路超充系統：高速公路超充系統布局在高速公路服務區或沿線，專為長途行駛的電動汽車設計。它提供快速充電服務，確保電動汽車在長途旅行中能夠及時補充電量，延長行駛里程，消除用戶的續航焦慮，促進電動汽車在高速公路上的普及和應用。
• 辦公區域超充系統：辦公區域超充系統安裝在辦公樓、產業園等辦公場所，為上班族的電動汽車提供便捷的充電服務。員工可以在工作時間內為車輛充電，充分利用了辦公時間的空閑時段，避免了專門前往充電站的不便，提升了電動汽車的使用便利性。

參數規格

基本參數

型號：KHC1K0135A2

輸入電壓范圍：260Vac～530Vac；3L+PE

輸出電壓范圍：150Vdc～1000Vdc

恒功率輸出電壓范圍：300Vd～1000Vdc

輸出功率：40kW

最大輸出電流：133A

尺寸：123mm（高）×300mm（寬）×453mm（深）（不含把手及端子凸出部分）

交流輸入

頻率范圍：45Hz～65Hz

輸入電壓：260Vac～530Vac；3L+PE

功率因數：≥0.99

最大輸入電流：80A

電流失真度THD：≤5%

轉換效率：滿載效率>96.5%，峰值效率>97%

直流輸出

穩流精度：≤±5%（輸出負載50% ～ 100%額定范圍）

輸出電流：0～133A

穩壓精度：<±0.5%

恒功率輸出電壓范圍：300Vd～1000Vdc

輸出電壓：150Vdc～1000Vdc

額定功率：40kW

工作環境

相對濕度：≤95%RH，無冷凝

海拔高度：2000m，2000m以上需要考慮降額使用

冷卻方式：液冷

工作溫度：-40℃～+75℃，+60℃以上降額使用

其他參數

尺寸：123mm（高）×300mm（寬）×453mm（深）（不含把手及端子凸出部分）

重量：≤30kg

通信方式：CAN總線

平均無故障時間（MTBF）：>500,000小時

滿足規范：TUV CE/UL
