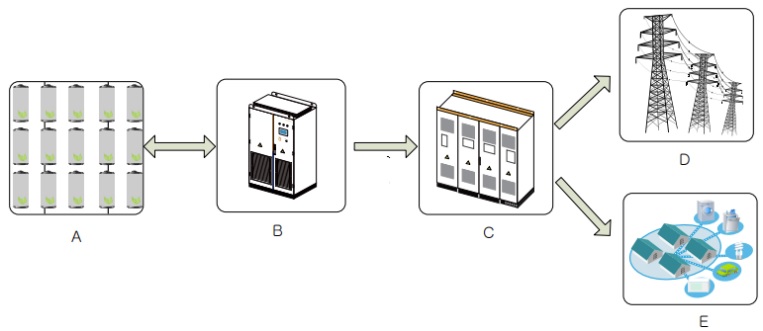

500K-630K無縫并離網雙向儲能變流器交流側輸出為三相三線制輸出，在并網運行時需要在PCS與電網之間接入隔離交流變壓器，典型應用示意圖如下：
儲能變流器采用了先進的數字控制技術，優化了控制性能,提高了系統可靠性，適合于不同電池充放電需要，模塊化設計，方便安裝和維護。其主要性能特點如下：
- PQ并網功能
- VF并網功能
- VF離網供電功能
- 電壓源并網功率控制功能(具有充放電控制功能)
- 電流源孤島檢測
- 并網PQ轉VF模式功能
- VF輸出電壓可設置
- 離網并聯功能
- PQ模式電網掉電自動轉VF模式
- VF模式離并網無縫投切功能
- 電壓源孤島檢測
- 蓄電池自動充電功能
- 蓄電池過/欠壓保護
- 蓄電池欠壓輔助電源自關斷
- 蓄電池欠壓充電自啟動
- 具備離網黑啟動，建立后備電源支撐
- 電池穩壓模式
- 電池電流控制模式
- 交流功率控制模式
- 電池按功率–時間曲線運行模式
- 關機按設置時間延時關斷負載電源
- 離網PQ模式、VF模式故障延時斷電池（延時時間可設置）
- 三電平逆變拓撲，具備更高的效率
- 具備高/低壓穿越功能
- 具備虛擬同步機功能
- 具備雙向變流，對蓄電池進行充放電
- 充電具備預充電、恒流充電、均充、浮充模式
- 放電具備恒功率放電、恒流放電模式
電網適應性
- 先進的孤島效應檢測技術
- 低電壓穿越、無功補償等功能
- 孤網獨立運行功能
- 滿足智能電網設計規范，接受電網調度功能
系統特性
- 寬的直流電壓工作范圍
- 完善的顯示和通訊
- 電壓源并離網切換時間無縫（需配置無縫切換開關）
- 交流側電壓源模式具有虛擬同步電機電壓源并網功能
- 體積小，重量輕，極易現場安裝
- 支持多機并聯功能，可以擴容至MW功率等級
- 單機系統無需EMS系統，能夠自己獨立管理削峰填谷運行
無縫并離網雙向儲能逆變器隔離型

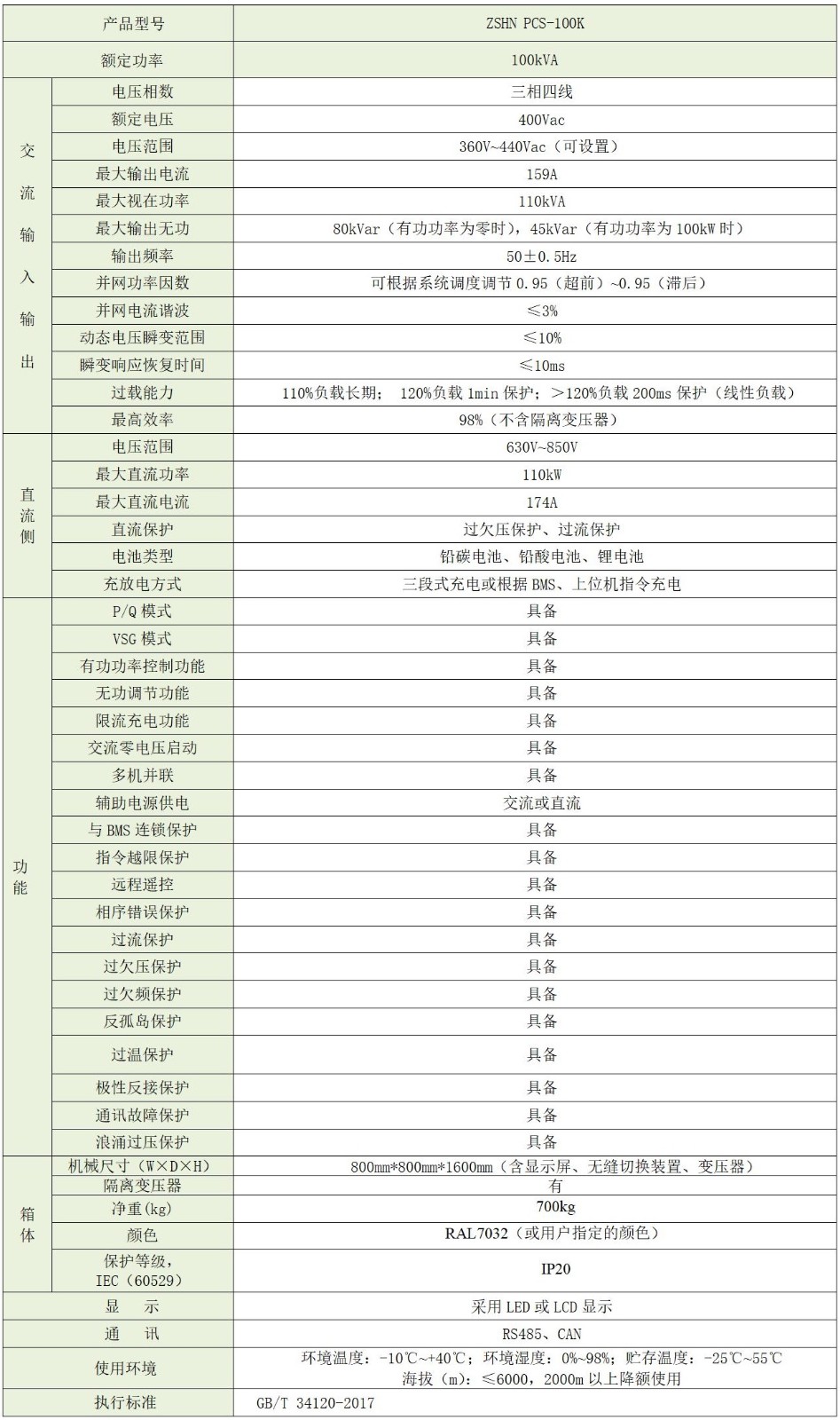

技術指標 容量100KVA
