【產品描述】

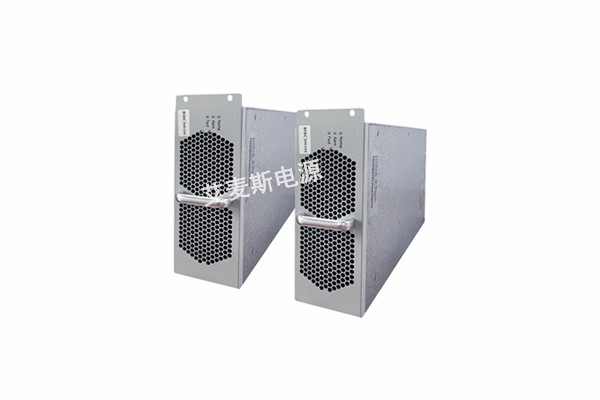

該DC/DC模塊采用高頻隔離雙向變換技術，即軟開關諧振技術，效率高，且變換器能量雙向流動，充放電自動轉換；采用DSP設計，支持模塊并聯功能，支持CAN/RS485通信，方便與第三方設備進行通訊和控制。該電源模塊廣泛應用于共直流母線的應用場景，如儲、儲充、光儲充、儲充檢、電池梯次利用儲能、車網互動V2G等多能互補的場景，電池與直流母線高頻隔離，是能量雙向流動應用行業的首選產品。也可以用于燃料電池發電項目，低壓端接燃料電池，高壓端提供穩定的直流母線。不需要額外增加其他輔助供電。

【產品優勢】

·?更安全可靠
全高頻隔離設計，確保電池與直流母線之間的安全；
DSP+CPLD的全數字控制，多重多級的軟硬件過流、過壓、過溫保護，安全可靠；
可靠的并聯功能，方便功率擴展，可達16個模塊并聯。

·?更高效率
DC/DC采用軟開關諧振技術，最高效率達97%；
較傳統非隔離DC/DC，系統應用中省掉工頻變壓器，高頻隔離效率更高，高達97%以上。

·?更智能友好
覆蓋乘用車（40V~300Vdc）多個電池電壓等級，電池電壓范圍寬；
更寬的直流母線電壓，便于接入多種規格的直流母線。

·?更低成本
相對于傳統的雙向電源方案，高頻隔離省掉了工頻變壓器，系統成本低；
通過一套電路，實現充電、逆變兩個功能，充放電集于一體，成本低。

·?更靈活配置
支持標準機架安裝，結構緊湊；
模塊熱插拔設計，系統靈活配置；
便于系統集成商靈活設計不同形式的儲充、光儲充、儲充檢或儲能系統。

【應用領域】

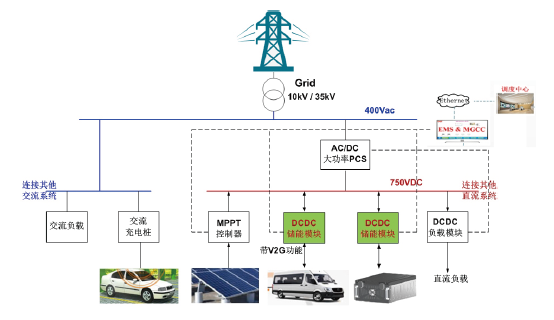

“光儲充”或“儲充”多能互補應用場景
多能互補的應用場景，如大型充電站或換電站，“光儲充”或“儲充”一體化充電站使用的是清潔能源供電，通過光伏發電后儲存電能，光伏、儲能和充電設施形成了微網，根據需求與公共電網智能互動。儲能系統的使用還能緩解充電樁大電流充電時對區域電網的沖擊。采用共直流母線方案，光伏、儲能、充電樁、DCDC負載等，減少ACDC變換環節。電動汽車儲能V2G，既可充電又可放電，實現電動汽車與電網能量的雙向互動。儲充檢，利用給新能源汽車或電池組放電，核定電池容量，計算出電池容量衰減程度。

通信基站儲能
通信基站的電池額定電壓大多為48Vdc左右，在共直流母線的應用場景，使用該模塊可實現通信基站退役鉛酸電池梯次利用的儲能，電池分組接入單獨的模塊，減少電池環流，并延長電池壽命。

車載移動儲能
移動儲能車，裝載有大容量電池，使用該DCDC模塊，可實現對車充電、給直流負載供電等多種應用場景。電動汽車通過該DCDC模塊給直流負載供電，實現電動汽車儲能V2L。

燃料電池發電
燃料電池發電電壓一般比較低，可以接DCDC的低壓端，通過DCDC升壓到700V直流母線，再通過DCAC實現并網或離網使用。DCDC不需要外接輔助電源供電，燃料電池發電達到一定電壓后，DCDC高壓端即可以形成穩定的直流母線電壓。
